Regulátor otáček ke grilu

Po dlouhé době jsem zase dostal za úkol postavit něco co nebude pro mě - regulátor otáček na gril poháněný motorkem ze stěračů. Termín byl asi dva dny, což znamenalo použití převážně šuplíkových zásob. Využil jsem starou autonabíječku s nefunkční regulací, vykuchal vnitřek a zabudoval vlastní zapojení. Jako hlavní regulační součástka slouží NPN tranzistor BD249C - je potřeba DŮKLADNĚ CHLADIT!! Schéma zapojení je jednoduché a nepotřebuje další komentáře. Potenciometr jsem použil jediný co jsem měl - 10k, ale chtělo by to asi tak 600R :-D - takže regulace nejde od nuly do maxima ale regulovat se v malém rozsahu dá a to je hlavní. Rozsah lze dále změnit výměnou rezistoru R (použil jsem asi10k). Transformátor je použitý z původní nabíječky - 13,6V 3A. Můstek na výstupu slouží jako ochrana tranzistoru před rušením z motoru - použil jsem můstkový usměrňovač protože jsem ho měl:-) ale stačí obyč usměrňovací diody tak na 3A jako na vstupu. Tranzistor T jsem vyhrabal v šuplíku, označení jsem nepřečetl ale hFE jsem změřil 100.

schéma



Původní nabíječka bez krytu a už bez tišťáku

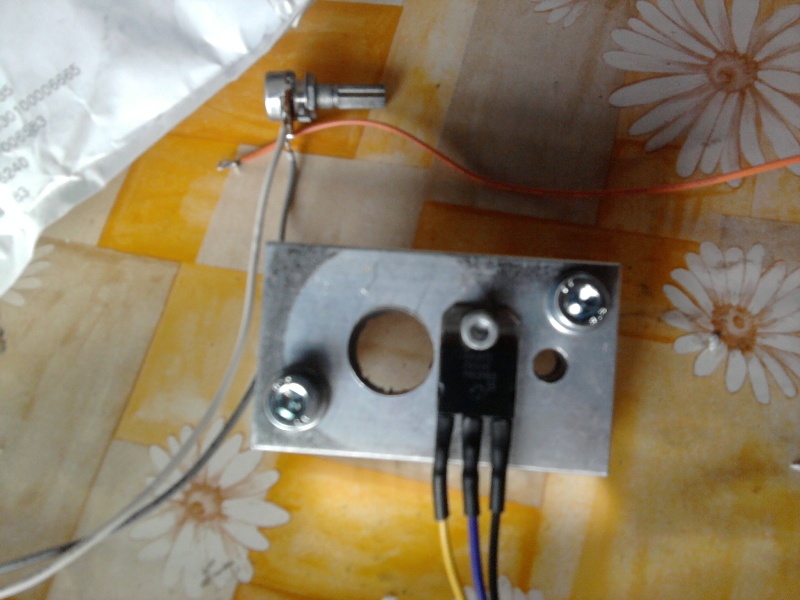

Tranzistor BD249C na chladiči



Osazený tišťák - strana součástek ...



... a strana spojů. Ale že se mi poved :-)



Hotovo - pohled z boku...



...ze předu...



...a z vrchu



Bude potřeba ještě pár úprav ale jinak to pude :-)
